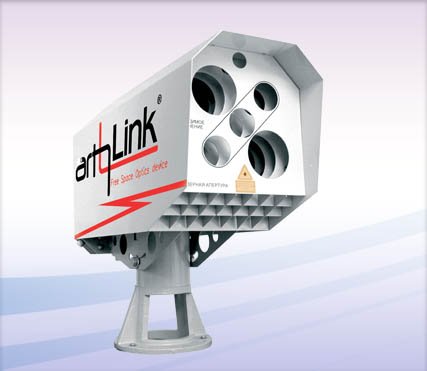

Artolink M1 FE-2А

Предназначено для полнодуплексной передачи данных на средних дистанциях 300-3000 метров с пропускной способностью канала до 125 Мбит/с.

Описание

Отличительные особенности

  • Система пространственной стабилизации Autotracking *
    Автоматическое наведение приёмо-передающих модулей друг на друга в процессе настройки и эксплуатации беспроводного канала связи. При этом обеспечивается максимально точное наведение (0,08 мрад) независимо от подвижности опоры, на которой закреплено FSO оборудование. Это значительно увеличивает надёжность атмосферной оптической линии связи, одновременно снижая требования к стабильности опоры и стоимость обслуживания АОЛС.
  • Встроенная система прицеливания и наведения
    Упрощённая установка атмосферной оптической линии связи без использования дополнительного наладочного оборудования
  • Узкий луч, малая расходимость (0,55 мрад)
    Высокая защищённость канала от несанкционированного доступа и скрытность атмосферной оптической линии связи
  • Защита от солнечной засветки
    Отсутствие влияния солнечной засветки на работу FSO оборудования Artolink за счет мощной оптической селекции в канале приема, а также малого углового поля зрения оптического приемника (2 мрад).
  • Автоматическая регулировка мощности излучателей
    Существенное увеличение ресурса АОЛС (до 100 000 часов). На дистанциях до 1км способствует увеличению надежности и скрытности оптического беспроводного канала связи.
  • Многоапертурная система
    Трехкратное резервирование оптических каналов передачи и пространственное разнесение приёмных апертур обеспечивает стабильную работу АОЛС внутри помещений (через стекло) и в условиях сильной турбулентности атмосферы.
  • Управляемый выход на резервный канал "Double chаnnel"
    Автоматически управляемый переход на резервный канал и обратно на оптический канал с возможностью автоматической коммутации питания
  • Средства мониторинга состояния и управления оборудованием *
    Специализированное программное обеспечение для мониторинга АОЛС Artolink по IP сетям или RS232
  • Встроенный служебный канал
    Обеспечивает обмен служебной информацией между терминалами атмосферной оптической линии связи без применения основного канала

Конструктивные особенности

  • Аэродинамический защитный кожух с системой экранов *
    Защищает FSO оборудование Artolink от перегрева, препятствует набиванию снега в передающие и приёмные объективы, загрязнению объективов пылью.
  • Моноблочное исполнение
    Приёмник и передатчик атмосферно-оптической линии связи Artolink объединены в один блок, что упрощает и ускоряет монтаж АОЛС и решает проблемы с точностью наведения.
  • Термостабильный оптический блок *
    Обеспечивает надёжную работу и высокую стабильность параметров беспроводного оптического канала связи Artolink в суровых погодных условиях
  • Самостоятельная установка АОЛС заказчиком
    FSO оборудование Artolink ориентировано на монтаж и установку собственными силами пользователя.
  • Встроенный универсальный источник питания
    220V AC / 48V DC. Низкая (до 20 Вт) потребляемая мощность.

Технические характеристики

Передатчик
Максимальная скорость передачи, Мбит/с 100
Full duplex
Длина волны излучения, нм 785
Количество излучателей (лазеров) 3
Средняя выходная мощность, Дбм +11,5
Угловой размер диаграммы направленности по уровню 0,5, мрад 5
Приемник
Тип PIN
Чувствительность (включая потери в оптике), Дбм -30
Количество приемных объективов 2
Общая площадь приемного объектива, см2 72,5
Угол зрения, мрад 4
Линия связи
Запас по усилению на расстоянии 1 км , Дб 30
Система пространственной стабилизации (автонаведение)
Угловое поле зрения датчика отклонения (угол захвата), мрад 4
Диапазон отработки углов отклонения (угол удержания), мрад 50
Точность поддержания направления связи, мрад ± 0.05
Скорость отработки возмущений, мрад/с 3
Цифровой стык
Стандарты Fast Ethernet IEEE 802.3u
Тип 100 BASE-TX
Режим работы 100 Мбит/с
Общие параметры
Диапазон рабочих температур:
- приемо-передающий модуль (ППМ) -40 ... +60 °C
- инжектор питания (ИП) 0 ... +40 °C
Потребляемая мощность, не более, Вт 20 Вт
Питание: Переменное напряжение: 220 В/50 Гц или Постоянное напряжение: 48 В
Размеры, мм:
- приемо-передающий модуль (ППМ) 555х225х405
- инжектор питания (ИП) 232х121х57
Вес, кг
- приемо-передающий модуль (ППМ) 14
- инжектор питания (ИП) 5
