FlexCON-2E1B/Eth

FlexCON-2E1B/Eth

Особенности

  • Кросс-коннект между портами 2хЕ1 и Ethernet
  • Добавление кадров Ethernet в тайм-слоты потока Е1
  • Построение схем выделения Ethernet из Е1 в топологии "шина"
  • Гибко регулируемая скорость между портами с шагом 64 кбит/с
  • Встроенный SNMP-агент
  • Поддержка 802.1q и 802.1р
  • Обновление ПО через порт RS232 или по Ethernet (Telnet)

Конвертеры FlexCON-2E1B/Eth позволяют добавлять пакеты Ethernet в свободные каналы одного из интерфейсов Е1 и передавать общий поток Е1 на удаленную сторону, где он должен быть разделен таким же конвертером по аналогичной карте кросс-коннекта. Еще одной схемой включения может быть организация передачи Ethernet по каналам или свободным тайм-слотам Е1 в схеме топологии "шина".

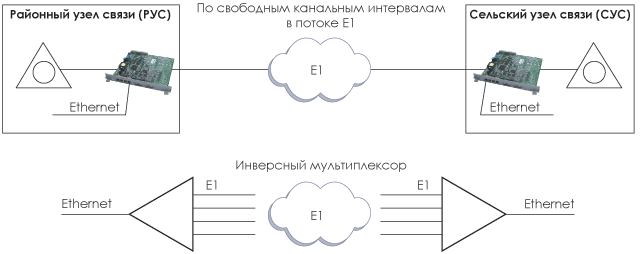

Схема сборки

Схема сборки FlexCON-2E1B/Eth

Технические характеристики

Характеристика Значение
Сетевой интерфейс Е1 Количество 2
Скорость 64 ... 2048 кбит/с
Линейный код HDB3
Импеданс симметричный 120 Ом
Уровни сигнала передача: ±3В ±10%
прием: от 0 до -36 дБ
Джиттер соотв. ITU-T Рек. G.823
Разъем DB15
Синхронизация внутренняя восстановленная из Е1
Соответствие стандартам ITU-T G.703, G.704, G.706, G.732, G.823
Интерфейс Ethernet Тип Ethernet 10/100BaseT (802.1q)
Стандарт IEEE 802.3
Сервисы 802.1q, 802.1p
Разъемы 4 x RJ-45
Распределение ТС Режимы с кадрированием пользователь самостоятельно выбирает используемые тайм-слоты
Unframed mode прозрачная передача трафика в порт (порты) Е1
Диагностика Программные шлейфы устанавливаются на порту Е1
Питание От источника питания постоянного тока -48 В
Массогабаритные характеристики 233х220х30 мм
0,5 кг
Климатические характеристики Рабочая температура
Влажность
0 ... 50°C
до 80% без конденсата

Информация для заказа

Модель Описание
FlexCON-2E1B/Eth-SR Конвертер интерфейсов Eth 10/100BaseT и двух структурированных Е1, SubRack, в комплекте c кабелями Ethernet и Е1
