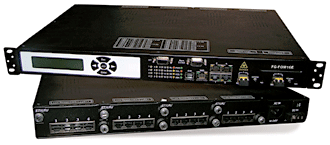

FlexGain FOM16E, V1
Особенности
- 4/8/16 интерфейсов E1 120 Ом
- Четыре Ethernet 10/100BaseTX порта с обработкой VLAN с общей. скоростью 100 Мбит/с
- Канал служебной связи
- Управление через встроенный кнопочный интерфейс с LCD-монитором, CLI, Telnet, SNMP
- 2 слота для SFP-модулей, SFP-приемопередатчики на 15, 40, 80, 100 и 120 км
- 1 + 1 резервирование оптического тракта с системой. автоматического гашения лазера
Мультиплексор FlexGain FOM16E, V1 предназначен для передачи 4 ... 16 потоков Е1 и Ethernet-трафика со скоростью до 100 Мбит/с по одному или двум оптическим волокнам.
FlexGain FOM16E, V1 обеспечивает 1+1 схему резервирования оптического тракта, ручную настройку при помощи кнопок, встроенное Telnet- и SNMP-управление, контроль функционирования и сбор статистики. Для обеспечения гибкости и наилучшей экономической эффективности в FlexGain FOM16E, V1 применяются SFP-приемопередатчики, которые позволяют выбирать тот или другой тип приемопередатчика в зависимости от длины и состояния оптической линии. Встроенный Ethernet-коммутатор с четырьмя портами позволяет обрабатывать VLAN-пакеты с признаком двойного тегирования (Q in Q), поддерживает IEEE 802.1p и функцию MDIX для каждого Ethernet-порта.
Для облегчения эксплуатации созданных на базе FlexGain FOM16E, V1 линий связи в мультиплексорах реализован канал служебной связи (EOW).
Мультиплексор FlexGain FOM16E, V1 производится в конструктиве MiniRack высотой 1U с универсальным питанием, как от батарей с напряжением постоянного тока -36/-72 В, так и от сети переменного тока напряжением ~220 В.
Схемы применения

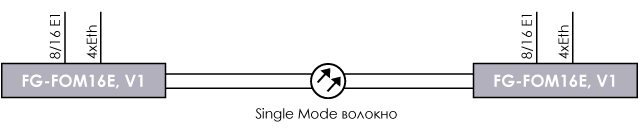

"Точка-Точка" без резервирования оптического тракта

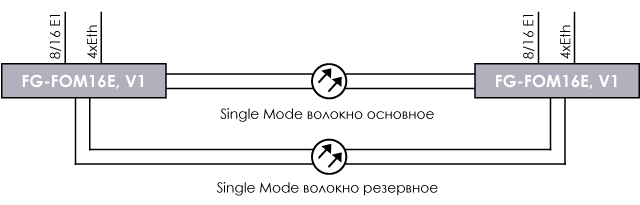

"Точка-Точка" с резервированием оптического тракта
Технические характеристики
| Характеристика | Значение | |||||
|---|---|---|---|---|---|---|
| Оптические SFP-модули | FG-FO-S.1.1 | FG-FO-L1.1 | FG-FO-L1.2 | FG-FO-L1.3 | FG-FO-L1.4 | |
| Тип лазера | FP Laser | FP Laser | DFB Laser | DFB Laser | DFB Laser | |
| Длина волны | 1310 nm | 1310 nm | 1550 nm | 1550 nm | 1550 nm | |
| Оптический разъем | 2 x LC | 2 x LC | 2 x LC | 2 x LC | 2 x LC | |
| Выходная мощность | -15 ~ -8 dBm | -5 ~ 0 dBm | -5 ~ 0 dBm | -3 ~ 2 dBm | 0 ~ 5 dBm | |
| Чувствительность | -31 dBm | -34 dBm | -34 dBm | -34 dBm | -34 dBm | |
| Максимально допустимый уровень входного сигнала | 0 dBm | 4 dBm | 4 dBm | 5 dBm | 5 dBm | |
| Системное усиление | 19 dB | 29 dB | 29 dB | 31 Db | 34 dB | |
| E1-интерфейс | ||||||
| Скорость | 2,048 Mbps ± 50 ppm | |||||
| Линейный код | HDB3 | |||||
| Маска | в соответствии с ITU-T G.703 | |||||
| Волновое сопротивление | 120 Oм | |||||
| Джиттер | в соответствии с ITU-T G.823 | |||||
| Разъем интерфейса E1 | RJ-45 (120 Oм) | |||||
| Ethernet-интерфейс | ||||||
| Пропускная способность | до 100 Мбит/с | |||||
| Размер таблицы MAC-адресов | 2048 | |||||
| Поддерживаемые протоколы | IEEE 802.3, IEEE 802.3u, IEEE 802.3x | |||||
| Количество VLAN | 64 | |||||
| Тип VLAN | IEEE 802.1q Port-based, Q in Q | |||||
| Ethernet QoS | IEEE 802.1p, DSCP, Bandwidth Control | |||||
| Источник питания | ||||||
| DC | -36 ... -72 В | |||||
| AC | 90 ... 260 В; 47 ... 63 Гц | |||||
| Потребляемая мощность | не более 30 W | |||||
| Входы/Выходы аварийных сигналов и внешних датчиков | ||||||
| Аварии | 2 выхода Minor и Major аварии | |||||
| Входы внешних датчиков | 2 входа | |||||
| Электрические характеристики входов/выходов | 0 ... 60 В DC, 1 ... 5 mA | |||||
| Рабочая среда и EMI/EMC | ||||||
| EMI/EMC совместимость | FCC Class A part 15B, EN55082-1, EN55022, CE, RoHS | |||||
| Диапазон рабочих температур | 0 ... 60°C | |||||
| Влажность | 5 ... 90%, без образования конденсата | |||||
| Массогабаритные характеристики | ||||||
| Габариты (ШxВxГ) | 436x44,5x320 мм | |||||
| Масса | 3,5 кг | |||||
Информация для заказа
| Модель | Описание |
|---|---|
| FG-FOM16Е, V1 | |
| Оптический 1+0, 1+1 мультиплексор для передачи 16 потоков Е1 и 100 Мбит/с FE 10/100BaseT, конструктив корпуса MiniRack, два контейнера для установки модулей SFP, питание 60 VDC / 220 VAC, управление терминал VT100 и SNMP. Модули SFP в комплект не входят. | |
| FG-FOM16E/8,V1 | Оптический 1+0, 1+1 мультиплексор для передачи 8 потоков Е1 и 100 Мбит/с FE 10/100BaseT, конструктив корпуса MiniRack, два контейнера для установки модулей SFP, питание 60 VDC / 220 VAC, управление терминал VT100 и SNMP. Модули SFP в комплект не входят. |
| SFP приемопередатчики | |
| FG-FO-S1.1 | Оптический п/п S1.1, двухволоконный LC SFP, 1310 нм, линейная скорость 155 Мбит/с, 15 км |
| FG-FO-L1.1 | Оптический п/п L1.1, двухволоконный LC SFP, 1310 нм, линейная скорость 155 Мбит/с, 40 км |
| FG-FO-L1.2 | Оптический п/п L1.2, двухволоконный LC SFP, 1550 нм, линейная скорость 155 Мбит/с, 80 км |
| FG-FO-L1.3 | Оптический п/п L1.3, двухволоконный LC SFP, 1550 нм, линейная скорость 155 Мбит/с, 100 км |
| FG-FO-L1.4 | Оптический п/п L1.4, двухволоконный LC SFP, 1550 нм, линейная скорость 155 Мбит/с, 120 км |
