Особенности
- Передача 1-го до 8-ми потоков Е1
- Передача трафика Ethernet со скоростью до 100 Мбит/с
- Используются оптические приемопередатчики SFP
- Возможность установки дополнительных модулей ТЧ-каналов

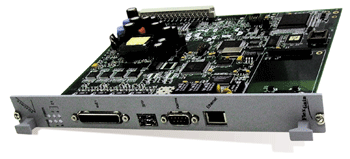

FlexGain FOM4E-RM предназначен для передачи 1 ... 8
потоков Е1 G.703 и Ethernet трафика по одному или двум волокнам одномодового
оптического кабеля. Мультиплексор может устанавливаться в любой
универсальный конструктив платформы FlexGain. В мультиплексоре предусмотрено
место для установки мезонинных (дочерних) плат с портами ТЧ-каналов или E1.
Управление оборудованием производится через порт RS232, Telnet, HTTP или по
протоколу SNMP.
FlexGain FOM4E-RM может применяться:
для передачи цифрового потока по волоконно-оптическим соединительным
линиям между АТС;
для подключения базовых станций систем мобильной связи к АТС;
для организации доступа к магистральным NGN сетям;
для подключения систем DSLAM к IP сетям;
для объединения локальных сетей со скоростью 100 Мбит/с в линии.

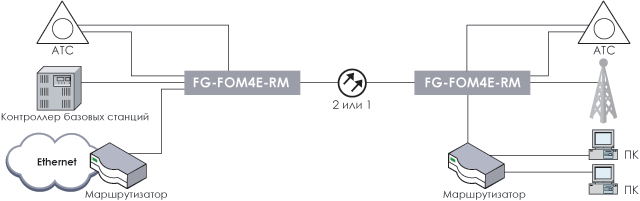

Схема применения
Технические характеристики
Характеристика |
Значение |
Оптический интерфейс |
Для работы по оптическому волокну используются SFP-модули со
скоростью передачи 155 Мбит/с, параметры которых подбираются в
зависимости от характеристик оптического кабеля |
Интерфейс Е1 |
Импеданс |
120 Ом |
Скорость передачи |
2048 кбит/с ±50 ppm |
Линейный код |
HDB3 |
Стандарт |
ITU-T G.703 |
Фазовые дрожания |
в соответствии с рек. G.742, G.823 |
Интерфейс Ethernet |
Стандарт |
IEEE 802.3/802.1q |
Тип интерфейса |
10/100BaseT (автоопределение) |
Скорость передачи |
до 100 Мбит/с |
Контроль потока |
full/half duplex |
Макс. размер пакета |
1536 байт |
Питание |
FG-FOM4E-RM |
-36 ... -72 В |
Потребляемая мощность |
|
FG-FOM4E-RM |
< 15 Вт |
Условия эксплуатации |
Температурный режим |
0 ... 60°С |
Относительная влажность |
5 ... 95%, без конденсата |
Информация для заказа
Модель |
Описание |
FG-FOM4E/1-RM |
Передача 1 потока Е1 и Ethernet трафика со скоростью до 100
Мбит/с по одному или двум одномодовым оптическим волокнам, SubRack, питание |
FG-FOM4E/2-RM |
Передача 2 потоков Е1 и Ethernet трафика со скоростью до 100
Мбит/с по одному или двум одномодовым оптическим волокнам, SubRack,
питание
|
FG-FOM4E-RM |
Передача 4 потоков Е1 и Ethernet трафика со скоростью до 100
Мбит/с по одному или двум одномодовым оптическим волокнам, SubRack,
питание
|
|
